Villeneuve d'Aveyron - 'Route de Rignac'



Villeneuve d'Aveyron (12)
'Route de Rignac'

Site Orange 900 Mhz uni-sectorisé :
LAC 12804
CID : 10892 (1 VB + 2 TRX en SFE)

Ce site se trouve sur un grand plateau, près de Villefranche de Rouergue, il couvre la ville de Villeneuve (1500 habitants) et une route nationale proche.

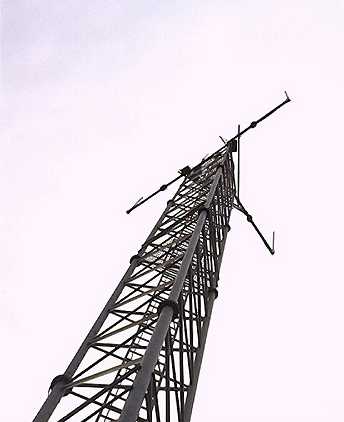

Les antennes sont supportées par un pylône 'Poletti' de 30 mètres installé le 1 juillet 1996.

Ce relais a une faible portée de couverture, à plus de 5-6 km aux alentours, le niveau de réceptions passe sous les -100 dB ce qui a pour conséquence un petit trou de couverture de 2 km sur la nationale proche. L'utilisation de panneaux et la sectorisation du site aurait certainement permis de palier à cette faiblesse.

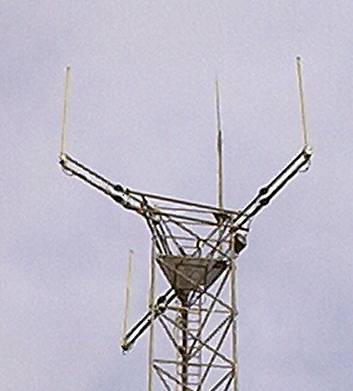

Comme on peut le voir sur cette photo, les 3 antennes de type omnidirectionnel, ne sont pas orientées également de 120° de l'une à l'autre, mais 180° puis 90° et 90°. Les deux antennes les plus éloignées servent à l'émission et l'autre (centrale) sert à la réception.



3 antennes unidirectionnelles sont utilisées pour une seule Voie Balise (CH 2) et 2 canaux pour le Hopping (11, 39)


Le champs n'est pas très fort, après 3-4 km, il approche les -90 dBm et disparaît après environ 5-6 km.

Sur cette photo, le 'tube' noir entre les antennes est un paratonnerre, à ne pas confondre avec une antenne omni. !!
