St Lô - 'Agneaux'



St Lô (50)
'Agneaux'

Site Orange 900 & 1800 Mhz tri-sectorisé :

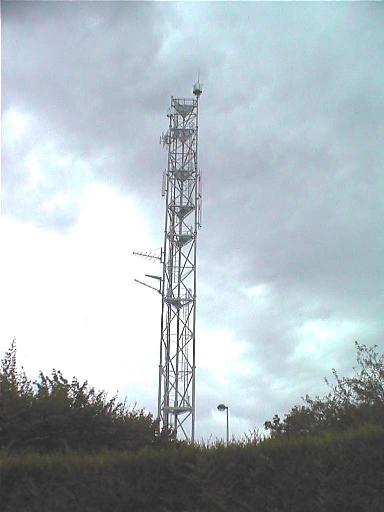

Ce site Orange est installé sur le pylône TDF, situé en banlieue ouest de St-Lô, sur la commune d'Agneaux, qui sert également de réémetteur radio + TV pour la couverture de St-Lô.

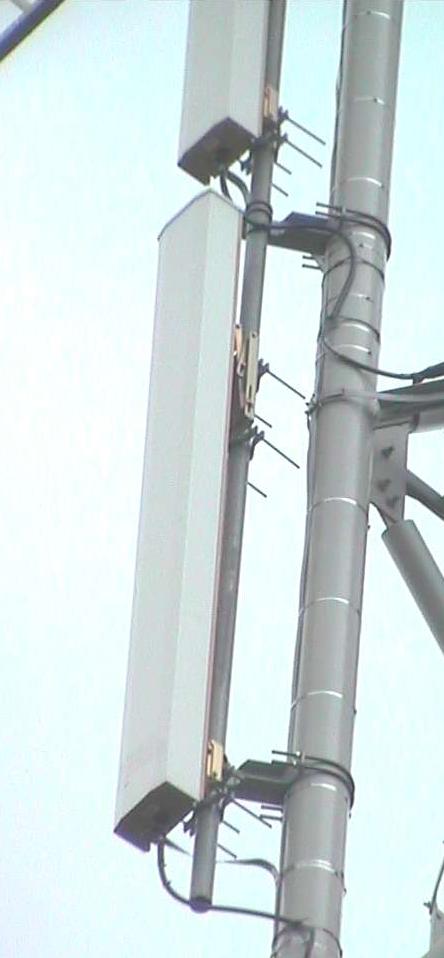

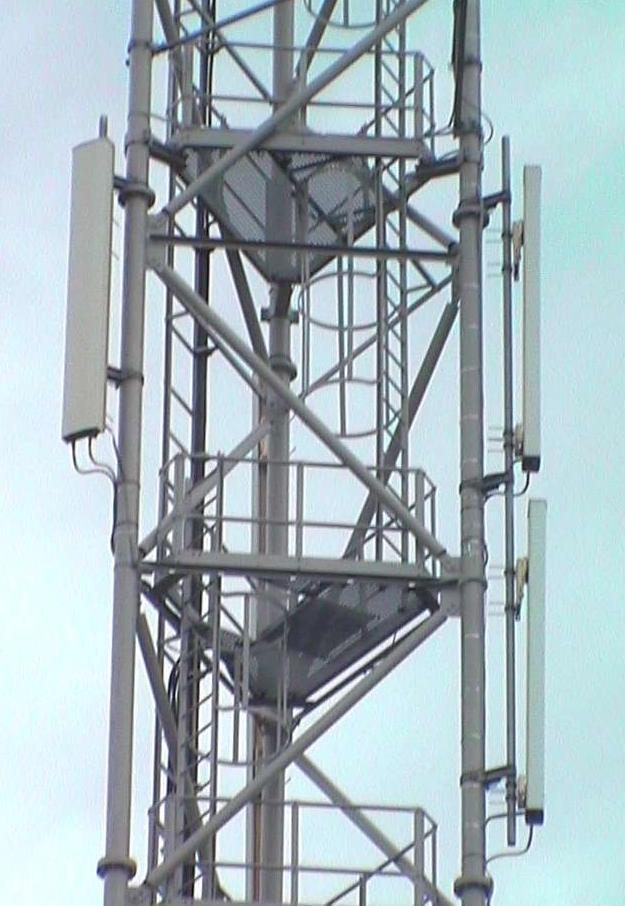

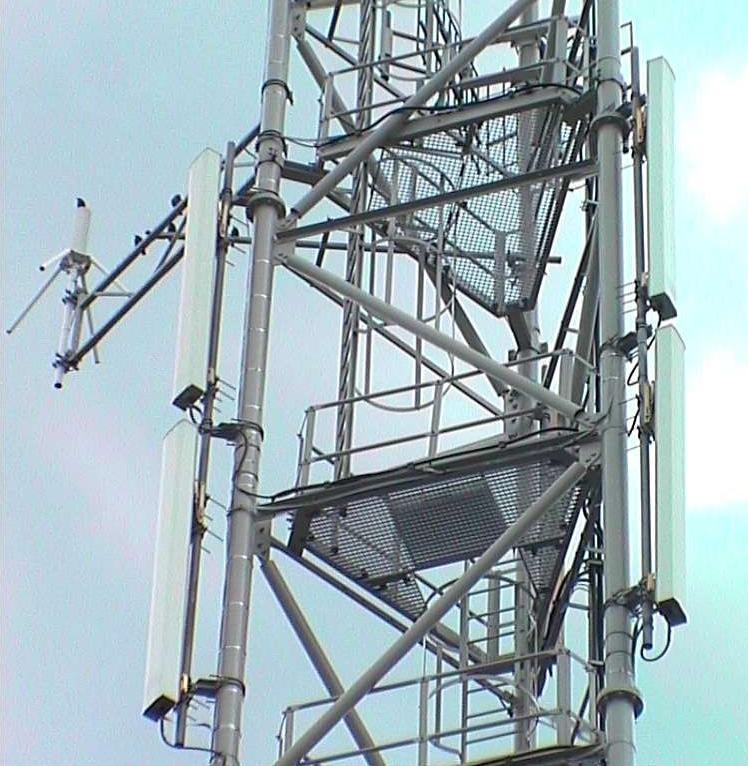

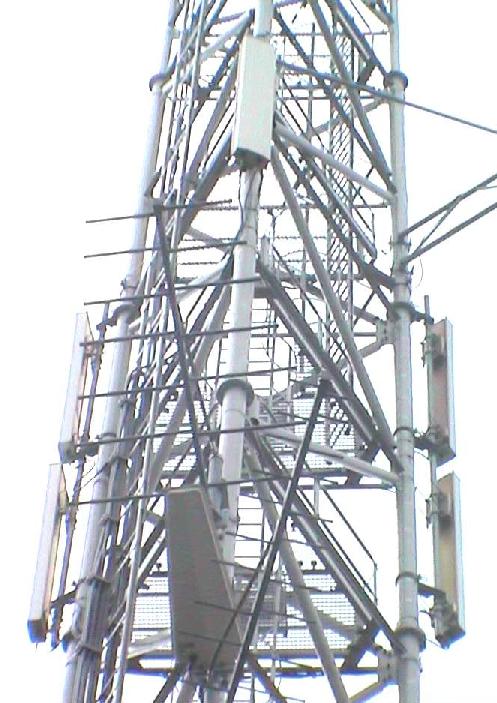

Il est tri-sectorisé, équipé sur un secteur d'un Dapa "Harmony Dualband" crosspolar (secteur est/sud-est, qui "arrose" en direction du centre-ville de St-Lô), mais aussi, sur les deux autres secteurs (nord et  sud-ouest), de panneaux Dapa bibande pol. V montés en diversité verticale.

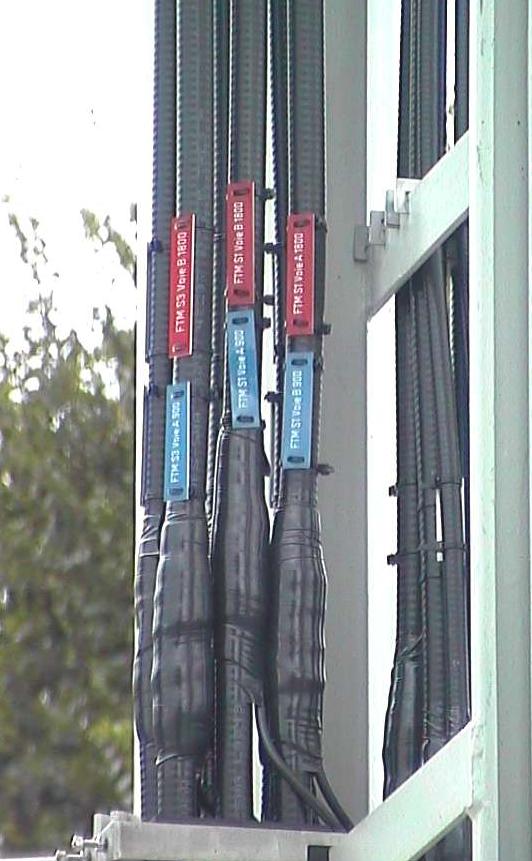

Le 1800 n'est pas encore en service sur ce site, bien que la dernière photo montre clairement que son développement est d'actualité. On remarquera, toujours sur la dernière photo, que l'alimentation 900/1800, à la sortie du shelter, se fait à l'aide du même coaxe (double étiquetage), étant donné que les entrées, au niveau des panneaux, sont communes aux deux bandes (les diplexeurs sont intégrés).

Les caractéristiques en 900 sont les suivantes :

LAC 18436

Secteur 1 (est/sud-est) : CID 6661, BCCH = 2 (14, 16, 27, 47)

Secteur 2 (sud-ouest) : CID 6662, BCCH = 20 (38)

Secteur 3 (nord/nord-ouest) : CID 6663, BCCH = 8 (6).
