Granville - 'Site TDF'



Granville (50)
'Site TDF'

Site Orange 900 Mhz tri-sectorisé :

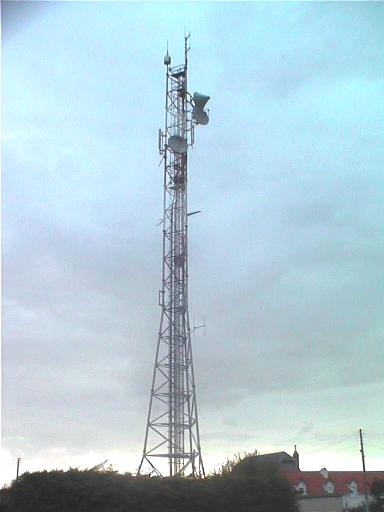

Ce site est monté sur le pylône TDF (réémetteurs TV, émetteurs FM locaux) de Granville.

Il y a trois ans, ce site était encore bi-sectorisé. Il n'y avait pas de secteur vers le nord.

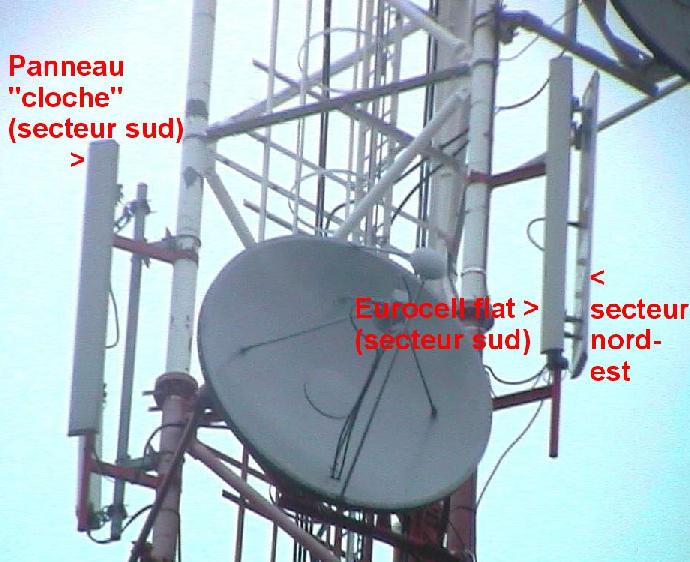

On voit ici la face "sud" du pylône, avec l'ancien secteur sud (très légèrement sud-est) modernisé. On peut y voir, sur la droite, un Kathrein "Eurocell Flat" d'origine, et sur la gauche, un panneau "cloche", du même type que ceux installés à St Georges-Montcocq. ces deux panneaux sont utilisés en diversité.

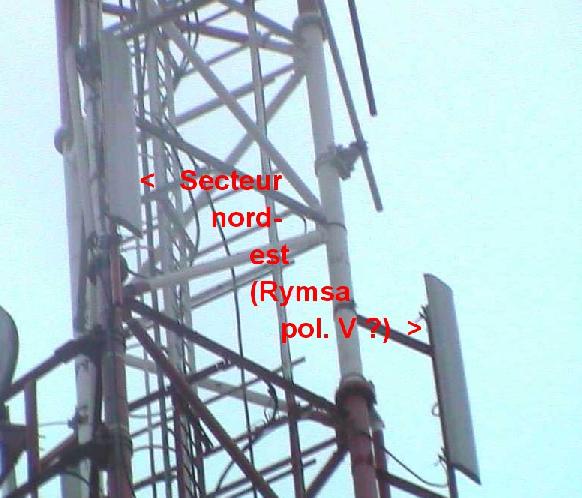

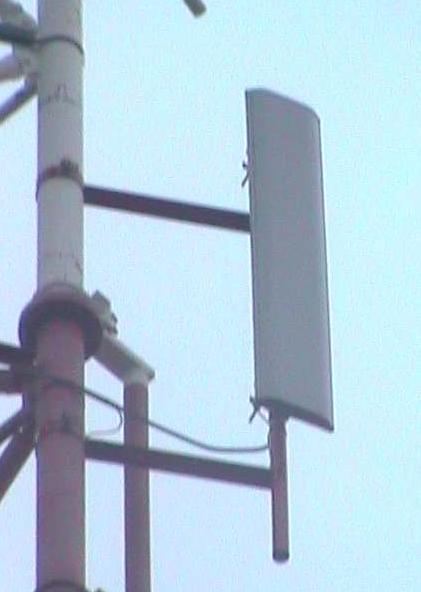

Cette photo montre le "nouveau" secteur nord-est. les panneaux sont des Rymsa, mais pol. V au lieu des habituels crosspolar, avec l'utilisation de deux de ces aériens en diversité spatiale. Comme on peut le voir en gros plan (ci-dessous), il est clair que ce panneau est bien un "Rymsa".

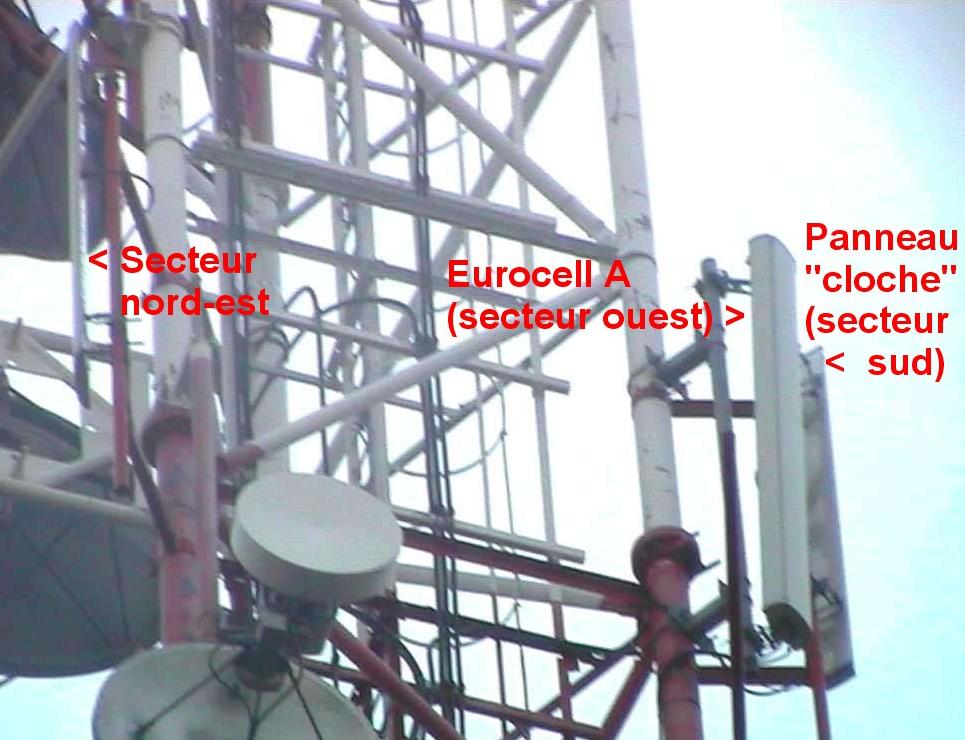

On peut voir sur la droite, le panneau desservant le centre-ville (secteur ouest), qui est un Kathrein Eurocell-A (crosspolar), et juste derrière, on peut voir l'arrière du panneau "cloche" du secteur sud. A gauche de la photo, on distingue la tranche de ce qui est l'un des deux panneaux du "nouveau" secteur nord-est.
