Hambach - 'Smartville'



Hambach (57)
'SmartVille'

Site Orange 900 MHz tri-sectorisé:

LAC : 34560
VB : 8 (Hopping : 8-43), CID : 19809
VB : 37 (Pas de hopping, mais 3 TRX : 24-30-37), CID : 19810
VB : 47 (Hopping : 16-47), CID : 50501


Site SFR 900 MHz bi-sectorisé:

LAC : 7300
VB : 118, CID : 5799
VB : 80, CID : 15799


Ce site se trouve à Hambach, sur une petite colline au-dessus de SmartVille, à l'orée de la Forêt. Ce site couvre Hambach, une partie de l'A4 qui passe tout près, et une partie de Neufgrange. Il couvre également la forêt, derrière le site.

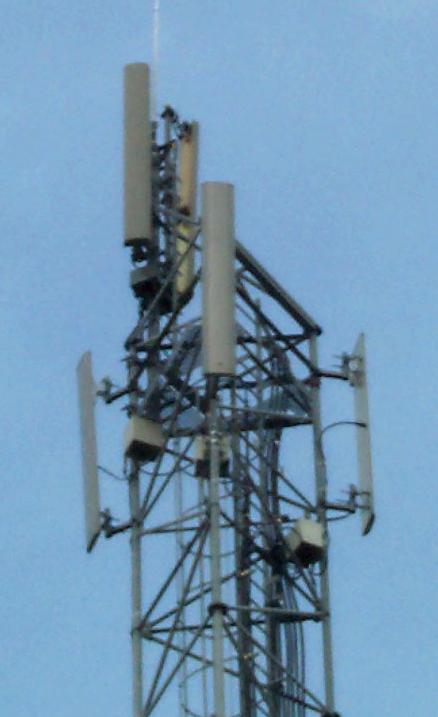

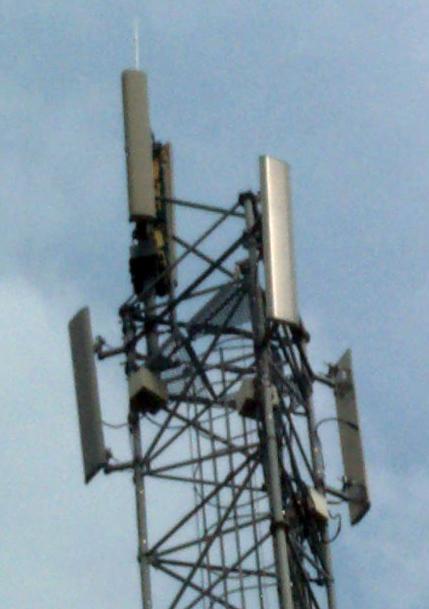

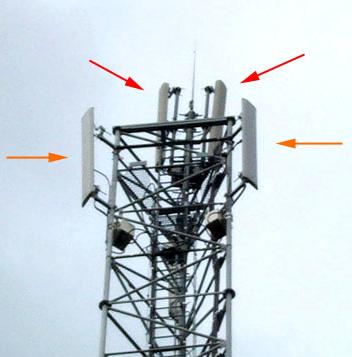

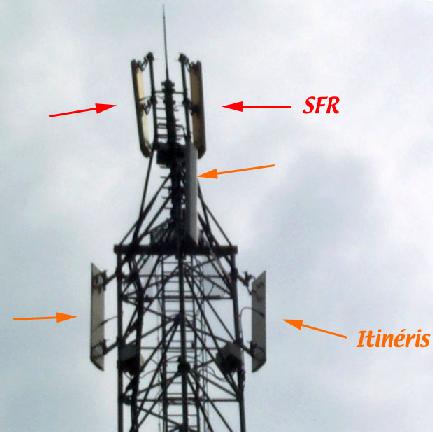

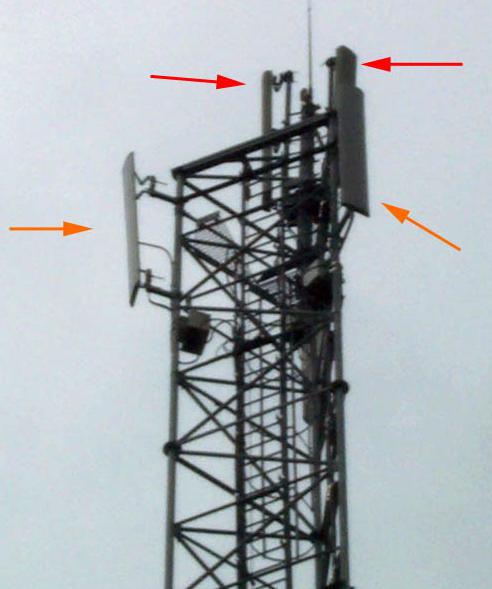

Ce site a été installé en 1996, mais mis à jour récemment concernant Orange qui a rajouté un secteur. Les antennes Orange sont placé en haut sur un pylône d'environ 25 mètres, et les antennes SFR sont placées sur un petit pylône d'environ 5 mètres de hauteur, au-dessus du pylône principal.
Orange utilise certainement des antennes Rymsa à polarisation verticale. Quant à SFR, les antennes sont des Kathrein de modèle Eurocell ancien, également à polarisation verticale.

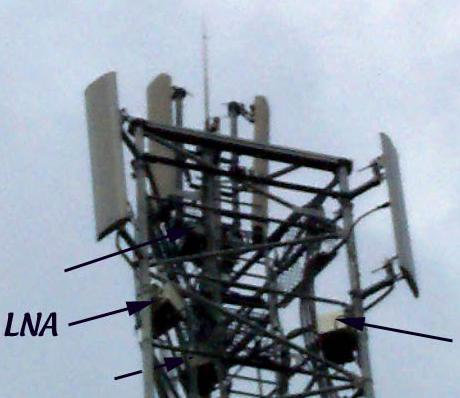

Sur ce site, Orange et SFR utilisent des L.N.A. (Low Noise Amplifier) qui permettent d'amplifier le signal reçu par l'antenne en provenance du mobile (voie montante) avant le passage dans les coaxiaux, pour éviter qu'un signal trop faible ne soit totalement inexploitable à la sortie des câbles coaxiaux.

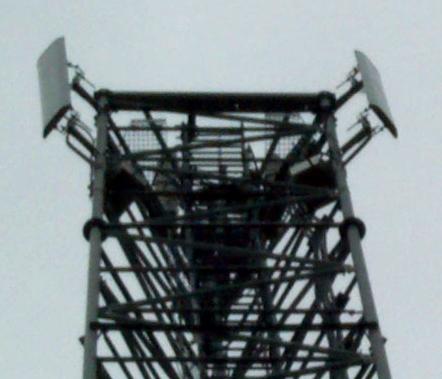

On observe un tilt mécanique négatif sur les 2 secteurs de SFR et que sur un seul secteur d'Orange

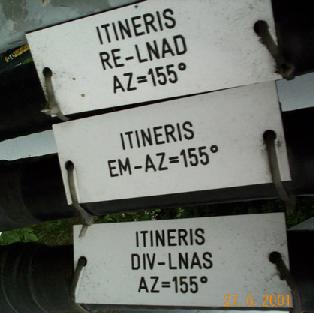

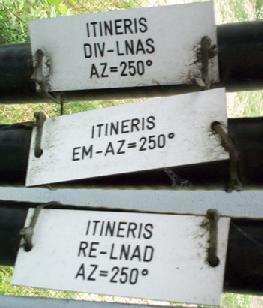

Ceci sont les étiquettes placées sur les coaxiaux qui viennent des antennes. Elles indiquent la direction des antennes (Azimut) et d'autres informations.
