Grosbliederstroff - 'Réemetteur TV/FM'



Grosbliederstroff (57)
'Réémetteur TV/FM'

Site Orange 900 MHz omni-directionnel :
VB : 20 (Hopping : 8-20), CID : 1532
LAC : 34560

Site SFR 900 MHz tri-sectorisé :
VB : 121, CID : 5786
VB : 106, CID : 15786
VB : 100, CID : 25786
LAC : 7300

Site BoT 1800 MHz tri-sectorisé :
VB : 845, CID : 13578
VB : 835, CID : 13579
VB : 853, CID : 13580
LAC : 96

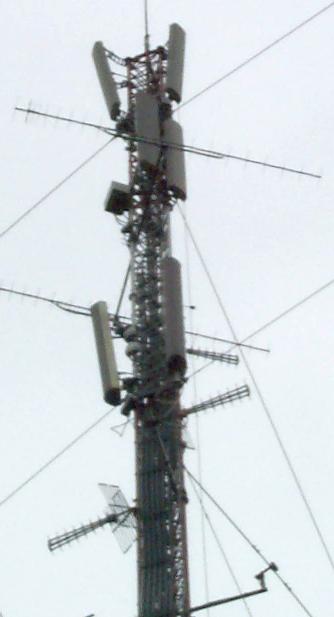

Ce relais se trouve sur une haute colline entre Rouhling et la frontière allemande, au pied de la colline se trouve Grosbliederstroff. Les antennes de ce site sont situées sur un grand pylône pour la réémission FM et TV et pour le câble. Ce site est assez particulier concernant Orange car ce relais fait suite à celui de Rouhling et comble les trous de couverture laissé par ce dernier.

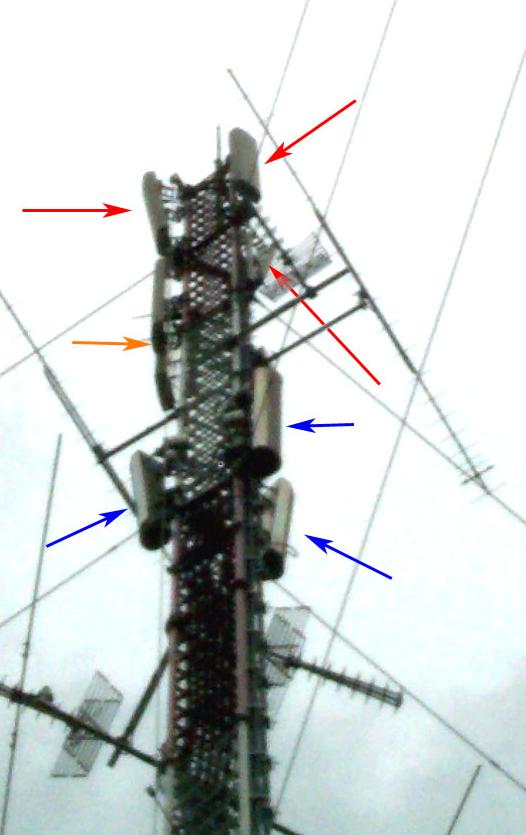

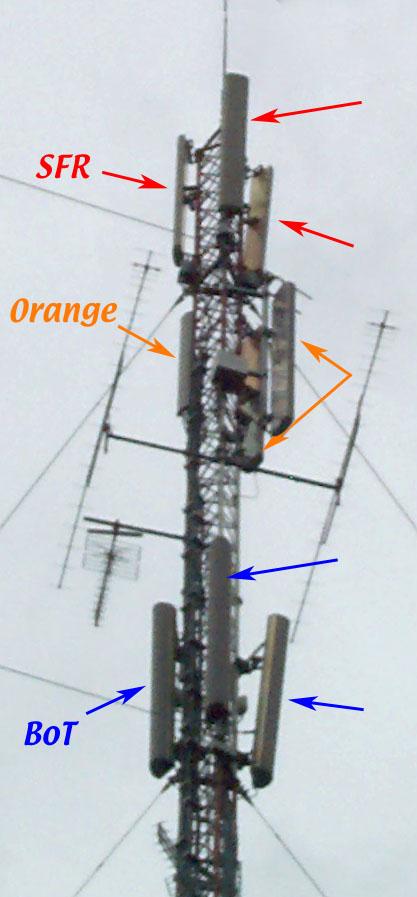

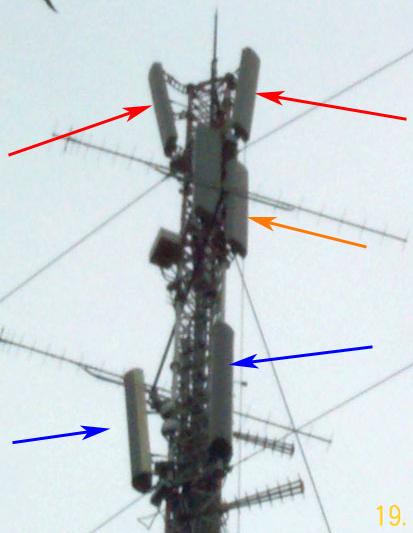

Orange utilise 3 antennes sur ce relais : 1 Kathrein Eurocell Flat et 2 antennes à polarisation verticale montées en diversité spatiale horizontale, qui sont certainement des Kathrein Eurocell. Les 2 directions pointées par le antennes se situe vers les azimuts 10° et 180°. Enfin, ces 3 antennes sont associées à une seule VB, le rayonnement est ainsi omnidirectionnel. Le relais couvre moyennement Grosbliederstroff en ce qui concerne Orange. Il couvre egalement la vallée vers Rouhling, et la frontière franco-allemande.
Orange utilise également des LNA sur ce relais.

SFR utilise des antennes Kathrein Eurocell pol. V. Deux des secteurs sont tiltés négativement pour couvrir les zones plus basses. SFR utilise également des LNA.
BouyguesTel utilise des antennes Comsat 1800 MHz, comme très souvent dans cette région. On oberse également des tilts mécaniques négatif sur 2 secteurs, mais moins élevés que chez SFR.













Concernant Orange, il n'y a que 2 coax pour les 3 antennes : 1 pour la réception (RX), l'autre pour l'émission (TX). En haut du mât, il y a un diplexeur permettant d'obtenir 4 câbles coaxiaux (2 RX et 2 TX). Ensuite chaque paire de câble TX/RX rejoingne un secteur différent avec des LNA (Low Noise Amplifier) : 1 LNA avec duplexeur intégré pour coupler le coaxial RX et le coaxial TX pour le secteur avec l'antenne Kathrein Eurocell Flat et 1 autre LNA, sans duplexeur, pour l'autre secteur, avec les 2 antennes Kathrein Eurocell couplées, avec le câble coaxial RX pour une antenne, et le TX pour l'autre antenne.

On voit également sur ces câbles coaxiaux les 2 azimuts vers lesquels pointent les secteurs : 10° et 180°.
Merci à Olivier B. pour ses apports.





Voici un schéma qui illustre la disposition des câbles coaxiaux, LNA et diplexeur.
