Figeac - 'Le Cingle'



Figeac (46) :
'Le Cingle'

Iti 900 Mhz tri-sectorisé :
LAC : 12805
CID : 54757, VB + 3 TRX en SFE
CID : 39917, VB + 3 TRX en SFE
CID : 55439, VB + 3 TRX en SFE

SFR 900 Mhz bi-sectorisé:
LAC : 3526
CID ,

Bouygues 1800 Mhz bi-sectorisé:
LAC : 92
CID : 28634, VB, pas de Hopping
CID : 28635, VB, pas de Hopping

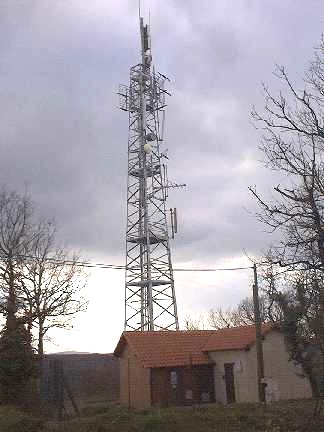

Ce site couvre la ville de Figeac et ses environs (10 000 habitants), il est situé en hauteur, du côté de la vallée où la pente est la plus abrupte. Les antennes sont supportées par un pylône originellement TDF de 30 mètres qui est très chargé, en effet, on ne compte pas moins d'une vingtaine d'antennes !!

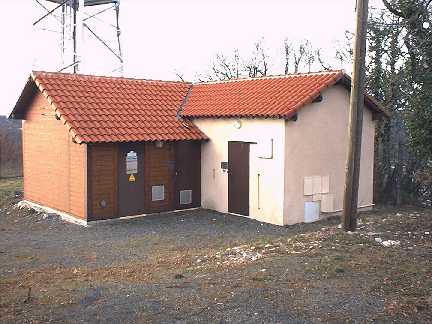

On peut remarquer la qualité apportée à la réalisation de la petite cabane qui abrite tout le matériel : habituellement, elles ne sont construitent qu'avec du béton-préfabriqué.

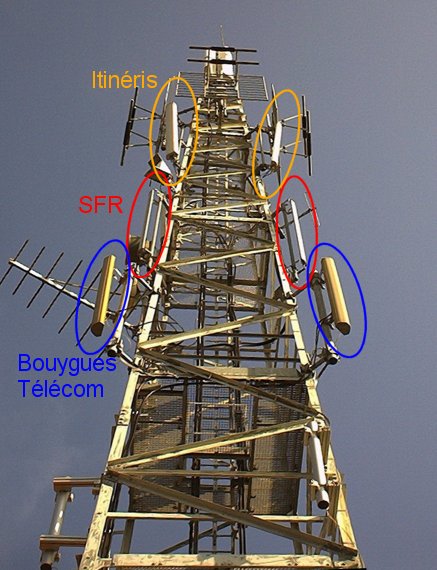

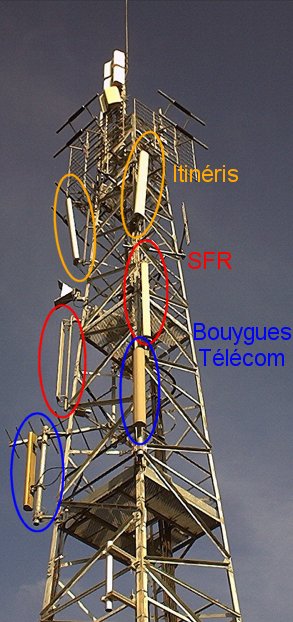

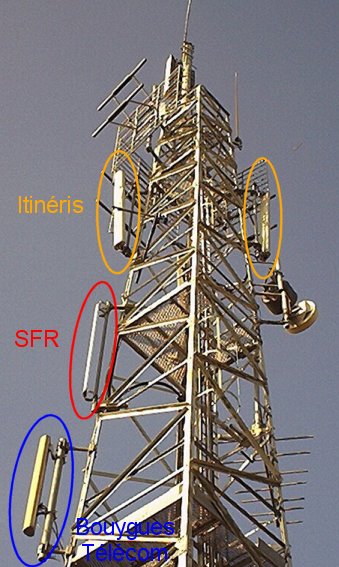

Ce pylône supporte (de haut en bas) :

  - 4 panneaux UHF peu inclinés servant à diffuser TF1, F2 et F3, PAR = 6 W

  - 2 panneaux UHF assez inclinés servant à diffuser La 5°/Arte et M6, PAR = 6 W

  - 3 antennes FM pol. H (France Inter, Culture, Musique), PAR = 100 W

  - 3 panneaux Kathrein "Eurocell A" crosspolar 900 Mhz (en orange) pour Orange

  - 2 panneaux Kathrein "Eurocell Flat" (en rouge) pour SFR

  - 2 panneaux "Comsat RSI 1800" crosspolar (en bleu) pour Bouygues Telecom
