Capdenac Gare - 'Le Causse Blanc'



Capdenac Gare (12)
'Le Causse Blanc'

Coord. 580 835-1951 375

Orange 900 Mhz tri-sectorisé :
LAC : 12804
CID : 2717, VB + 2 TRX en SFE
CID : 8588, VB + 2 TRX en SFE
CID : 2716, VB pas de Hopping

SFR 900 Mhz bi-sectorisé:
LAC : 3526,
CID :  11206, VB + 2 TRX en Hopping
CID : 1206, pas de Hopping

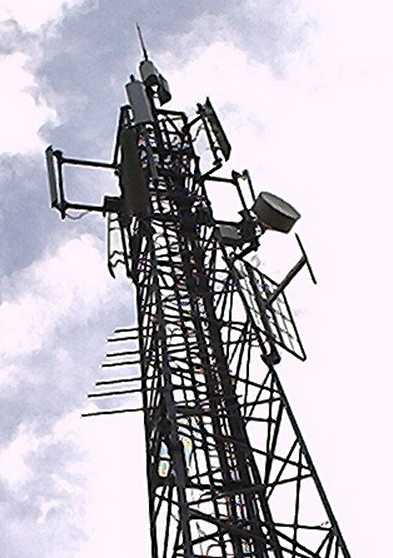

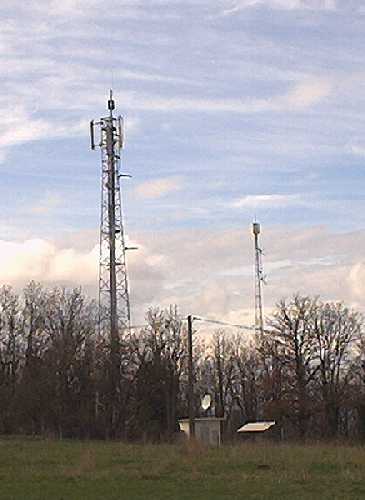

Voici le site TDF, Orange, SFR de Capdenac-Gare 'Le Causse Blanc' : le petit pylône sert à la retransmission télé et le grand de 30 mètres supporte quelques antennes pour la radio et la télé, 3 antennes Orange et 2 antennes SFR.



Voir également la page complémentaire : le frigo !

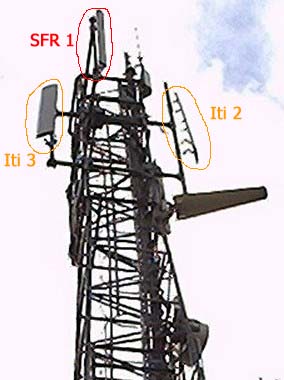

On peut voir sur cette photo 3 antennes Orange en haut du pylône. Et deux SFR déportées d'un mètre environ du pylône.

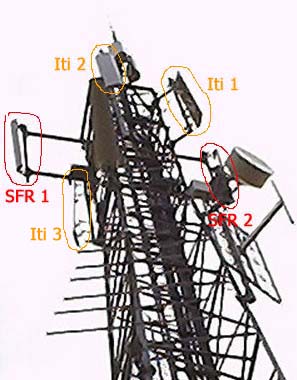

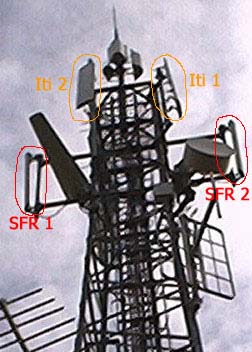

Voici un petit schéma de la situation, les deux antennes SFR sont déportées d'environ 1 mètre du pylône ; les antennes Orange sont elles à une vingtaine de centimètres du pylône.



Comme vous pouvez le voir sur cette photo, Orange pratique sur ce site le 'tilt mécanique positif', c'est à dire qu'au lieu de diriger les antennes vers le bas pour couvrir les zones basses, comme le fait ici SFR, il les relève pour couvrir les zones plus élevées que celle où se trouve le pylône. Les 3 antennes utilisées par Orange sont de marque Rymsa, avec deux entrées à l'arrière, à mi-hauteur et arrière doré, comme sur le site de Cajarc 'La Plogne'

Les antennes de ce site se trouvent à environ 340 mètres d'altitude sur une colline bordant une vallée. De l'autre côté de la vallée, à 2-3 km, l'altitude ne dépasse pas 320 mètres.

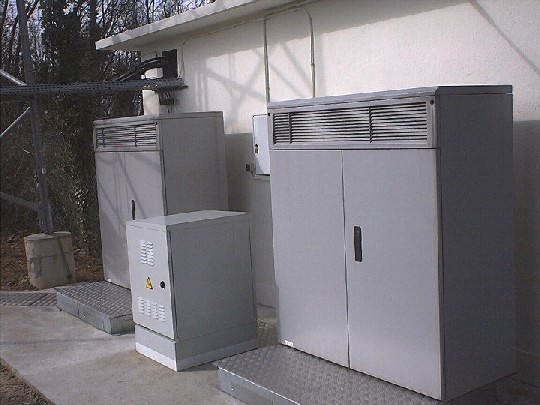

Voici les armoires qui contiennent tout le matériel électronique permettant le fonctionnement des BTS

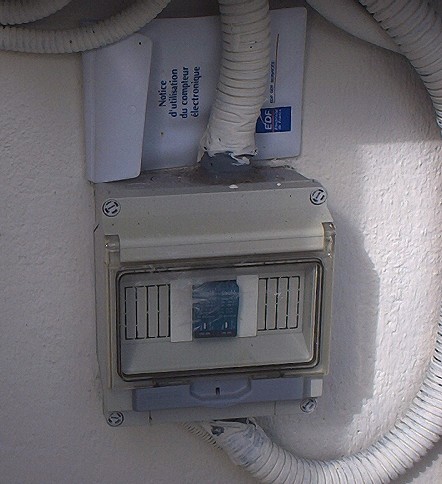

Le compteur électrique à la portée de tout le monde, ce serait intéressant d'essayer de le basculer une fois, pour voir ce que ça peut faire !!

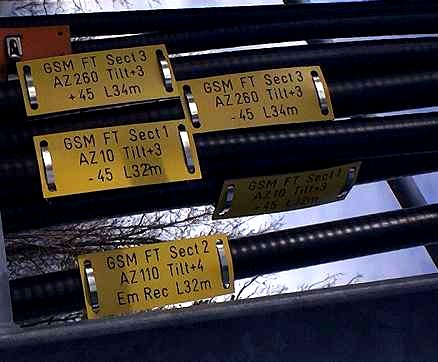

Voici des étiquettes fixées sur les câbles Orange en bas du pylône.



  - 'Sect x' est le numéro du secteur. Le premier secteur est celui orienté le plus au nord, les autres suivent dans le horaire.
  - 'AZ xxx' est l'orientation de l'antenne par rapport au nord géographique. 'AZ 90' signifie que l'antenne est dirigée à 90° du nord dans le sens horaire, donc vers l'est.
  - 'Tilt +x (ou-x)' est l'inclinaison de l'antenne, x est le degrés angulaire d'inclinaison. Soit l'antenne est bien verticale (Tilt =0), soit elle est de +2 (ou plus) pour couvrir des zones en hauteur ; de la même façon, il peut-être de -4 (ou moins) pour couvrir le fond d'une vallée, par exemple.
  - '+45' et '-45' indiquent les entrées de polarisation de l'antenne.

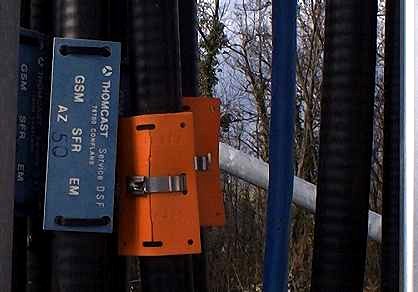

Idem photo précédente mais pour SFR.
